產品詳細介紹:

　　應用范圍：臥式拉力試驗機適用于拉伸試驗及恒負荷拉伸，可用于錨鏈，鉤環、電瓷瓶、鋼絲繩、電纜、光纜、棒材、繩類等制品或材料的拉伸強度測試。

　　微機控制電液伺服臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用油缸通過兩拉桿加力架施加試驗力，前后夾頭液壓夾持試樣，高精度負荷傳感器測力，根據試樣規格長度后夾頭體可有級調整拉伸空間，計算機根據可根據用戶需要編程控制試驗步驟，屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機主要適用于專用構件及金屬標準試樣的拉伸試驗及壓縮試驗。

　　一、整機組成：

　　整機由：主機部分、伺服油源系統、控制柜部分、電氣系統、測控系統、防護部分、附具部分等組成。

　　二、主機部分：

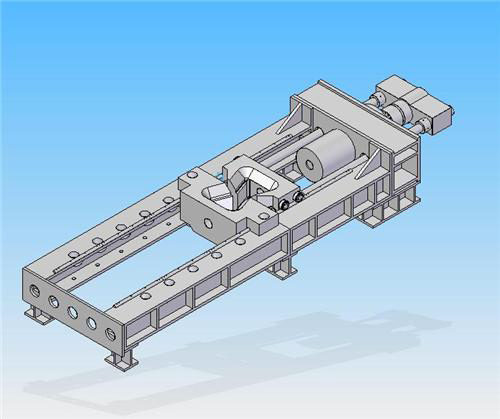

　　主機部分主要由油缸、油缸座、小橫梁、前后拉頭體及高精度負荷傳感器等部件組成。油缸座固定在鋼板焊接框架與后移動夾頭體形成受力框架，前夾頭體和后加頭體上裝有楔形拉伸夾具用以?shī)A持試樣的兩端，單出桿雙作用低摩擦油缸在液壓油的作用下推動小橫梁、拉桿及前夾體移動，從而將試驗力施加到試樣上。后夾頭體與受力框架之間采用插銷連接，后拉頭帶有移動小車、用于后加頭體手動移動、調整試驗空間、并采用手動穿銷固定試驗空間。

　　三、伺服油源(泵站)系統：

　　油源系統由油泵電機組、油箱(含閥組及配套設施)、管路系統、強電系統四大部分組成。

　　油泵電機組采用負載自適應型節能油路系統，平面布局，整套系統按照節能、布局簡潔的原則進行設計，并配電子式油溫、油位計，精密壓力過濾器，空氣濾清器等并帶有油溫、液位、油阻指示裝置，根據油路的使用要求配相應高精度的濾油裝置并配備獨立風冷卻裝置

　　四、控制、測量、顯示系統

　　采用液壓式試驗機專用控制軟件驅動伺服閥控制試驗力的加載，操作方便;

　　負荷傳感器測量試驗力;

　　計算機屏幕顯示各類試驗數據，繪制試驗力-時間等曲線，曲線自動數據處理;

　　具有完整的文件操作及數據存儲功能，試驗數據以ASCⅡ碼方式完成，便于用戶二次數據處理;
