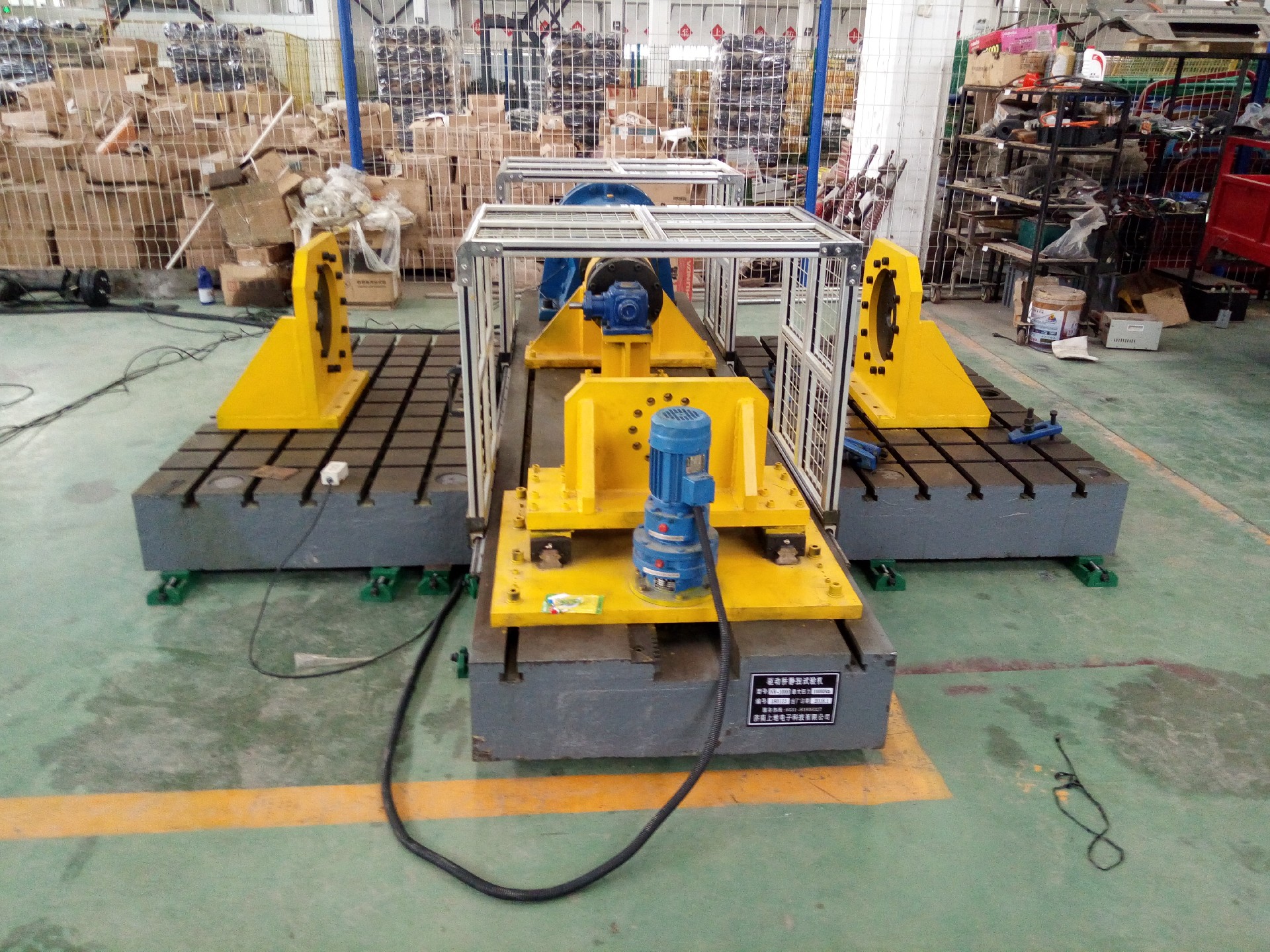

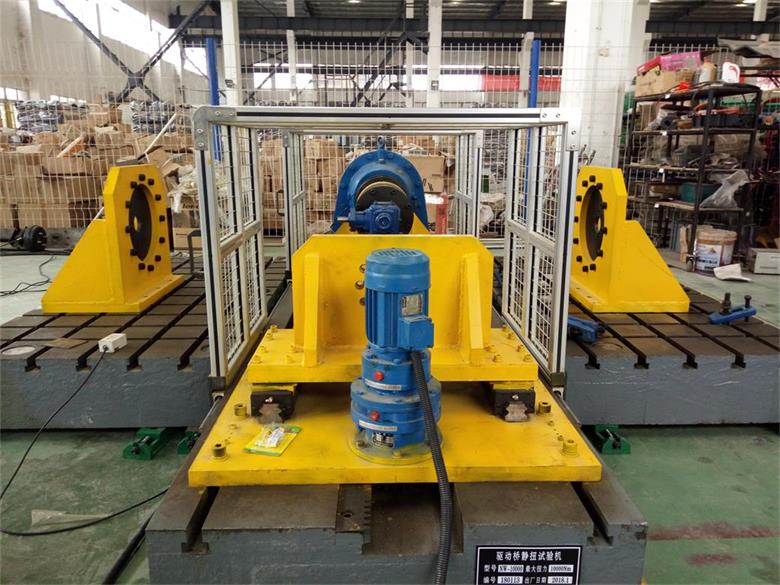

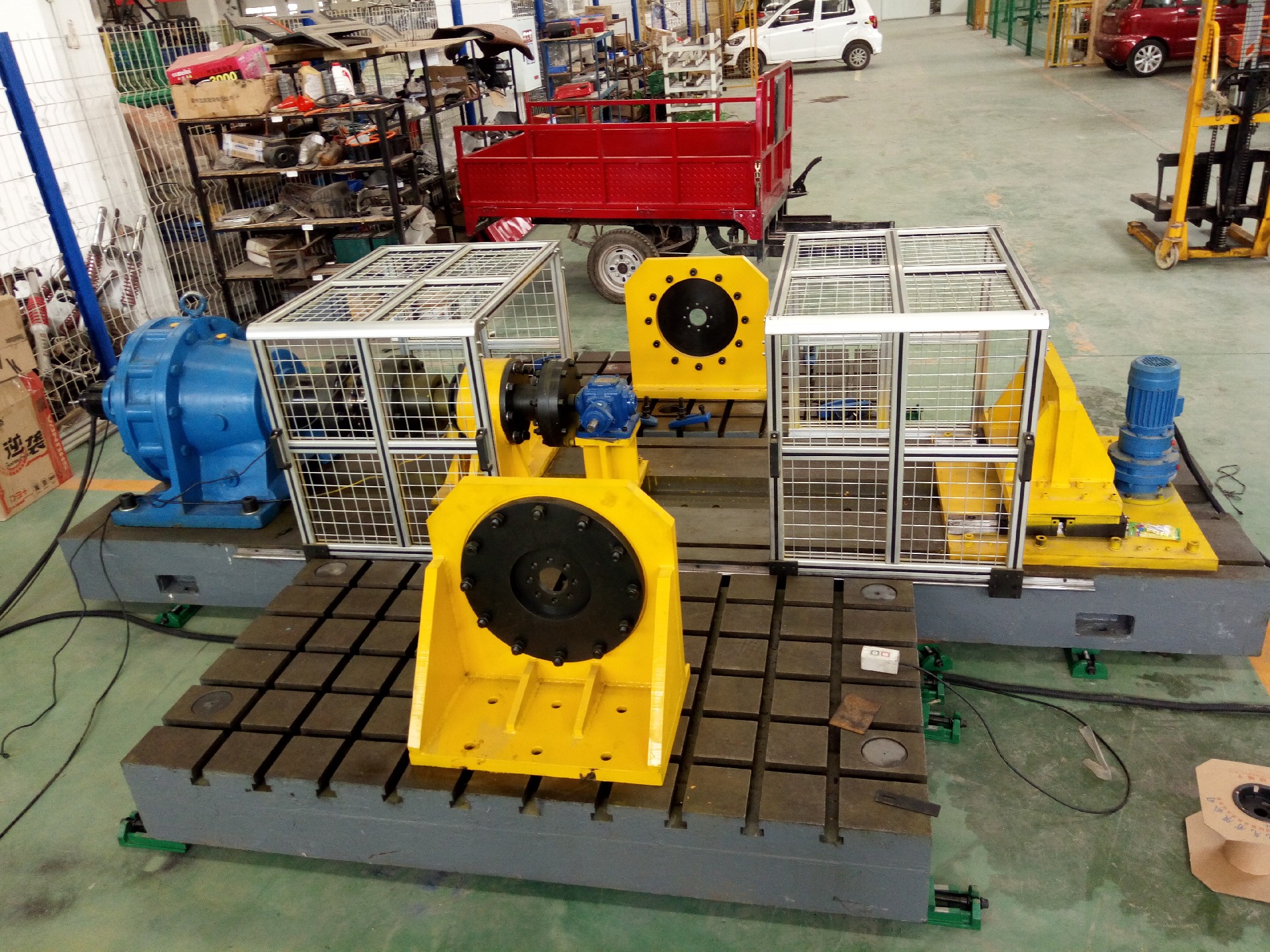

靜態扭轉試驗機主要適用于對汽車半軸/傳動軸以及球籠傳動軸和車橋，橋殼等零部件進行靜態的扭轉試驗。
方案設計靜態加載器固定在試驗平臺的一端，通過試驗尾座前后滑動調整試驗空間，滿足不同試樣的靜態扭轉試驗。扭矩傳感器安裝在尾座上。
1、試驗臺主要組成單元：
●1KNm靜態扭轉疲勞試驗系統 1套
●±1KNm伺服扭轉驅動器 1套
●全數字伺服控制器 1臺
●電器控制柜 1套
●試驗尾座
●帶軸向變形滑移補償?shù)脑囼?yàn)尾座1套
2、1KNm伺服扭轉加載器
2.1伺服電機和低速大扭拒擺線減速實現加載；
●系統調速范圍大（1:10000），轉速控制設置有極與無級兩種操作方式，方便操作；
●最大輸出扭矩：±1KNm，扭矩示值精度±1%，精度范圍：1%-100%FS；
●最大輸出角度：無限制。轉角分辨率：1’；
2.2可完成常規的扭轉強度、剛度等試驗，亦可完成各類長時保載、松弛試驗等，有效滿足各類試樣的靜態扭轉試驗要求；
2.3配置角度調整裝置，用于試樣的扭轉試驗；
3、控制系統：選用全數字伺服，實現試驗臺的全自動控制功能。共用
●兩路信號調理單元（扭矩、角度）
●伺服電機驅動單元
●伺服放大PC卡
●扭轉測試軟件；
●其它必要的I/O輸入輸出。
3.1控制器主要功能
●扭矩、角度等開環/閉環控制；
●具有等速率試驗轉角（扭轉角度）、等速度試驗扭矩（扭矩加載速率）等多種控制模式，
●并可實現各種模式的平滑無憂切換功能；
●可完成常規的扭轉強度、剛度等試驗，同時可實現長時保載、松弛試驗等，有效滿足各類實驗的靜態扭轉試驗要求；
●自動進行數據處理，處理方法滿足多種相關標準規定的試驗要求；
